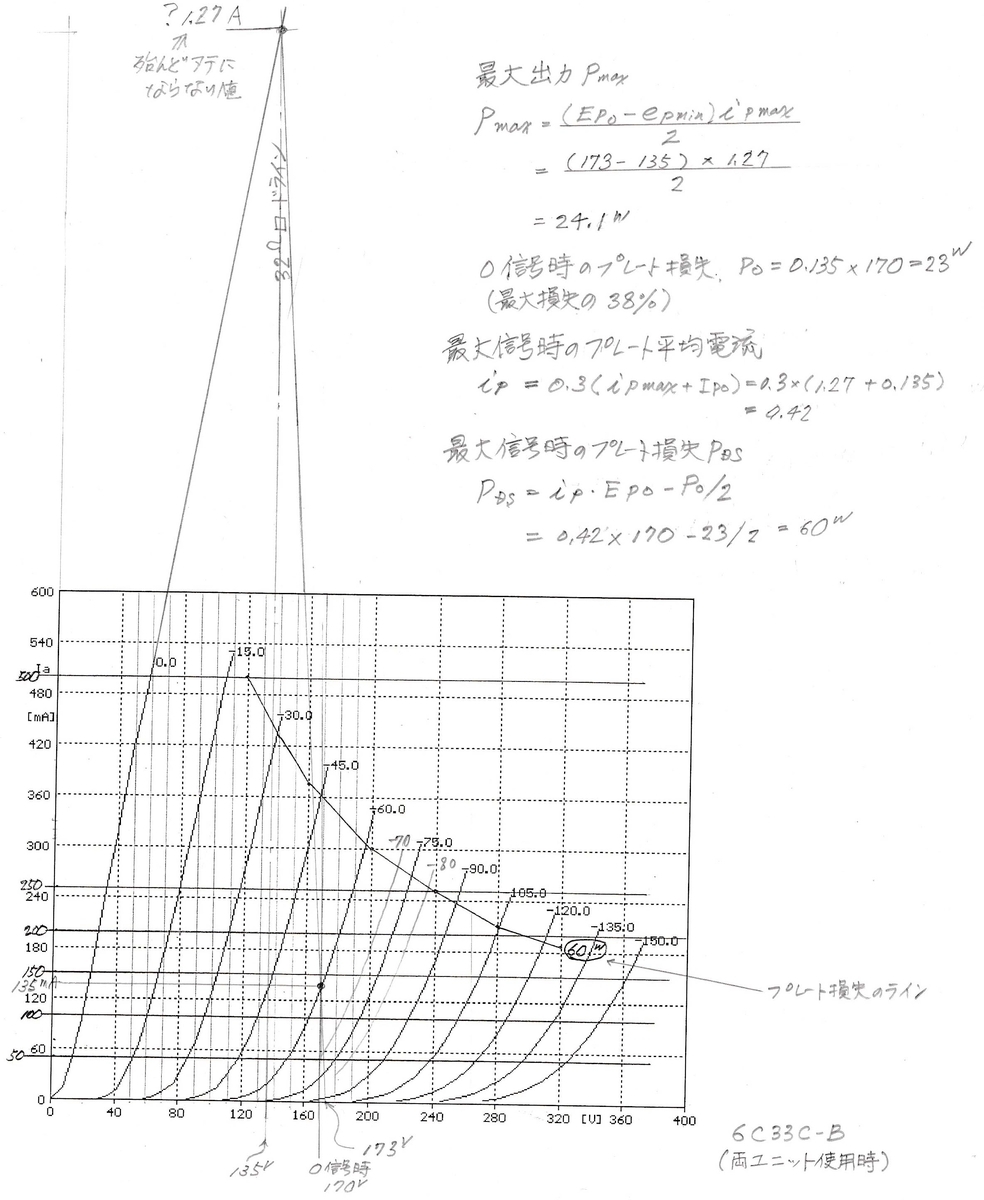

ロシア（あるいはソ連か？）より公表されている６Ｃ３３Ｃ－Ｂのプレート特性があるので、これを元に自作のＯＴＬアンプでの出力等を計算してみた。
①グリッド電圧のラインを目見当で、公表されている範囲を大きく超えて伸ばしてみる。
②アイドリング時の状態をプレート電圧１７０Ｖ、電流０．１３５Ａということにして、そのところを通る３２Ωのロードラインを引く。SEPPでは出力管の内部抵抗が１/４になるのでロードラインを４倍する。この方が線は引きやすい。
③添付した図に書いた如く諸数値を計算する。
最大出力は２４Ｗとなったが、実測だと３０Ｗ程。この違いは特性曲線を無理に引き延ばしているせいだと思う。下記に入力電圧－出力の関係のグラフを挙げる。これが実測値だ。
またプレート損失は最大出力時にちょうど定格値の６０Ｗになったが、実際はこれよりも大きいはずだ。半導体なら、パーン！と割れてしまうだろうが、球ならこのような状態でなら問題ない。
三極管や三結の球によるＯＴＬではアイドリング時の設定を決めたら最大出力なんかは、あまり気にする必要はないようだ。前述のように誤差が大きくてアテにならない。
なおレギュレータ管はカソードにヒューズが内蔵されているので、最大出力の測定時には気を付けないと切れてしまう。６０８０なら今のところ安い球だけれど、せっかく測定してペア取りしたのがパーになるので止めた方が良いと思う。
